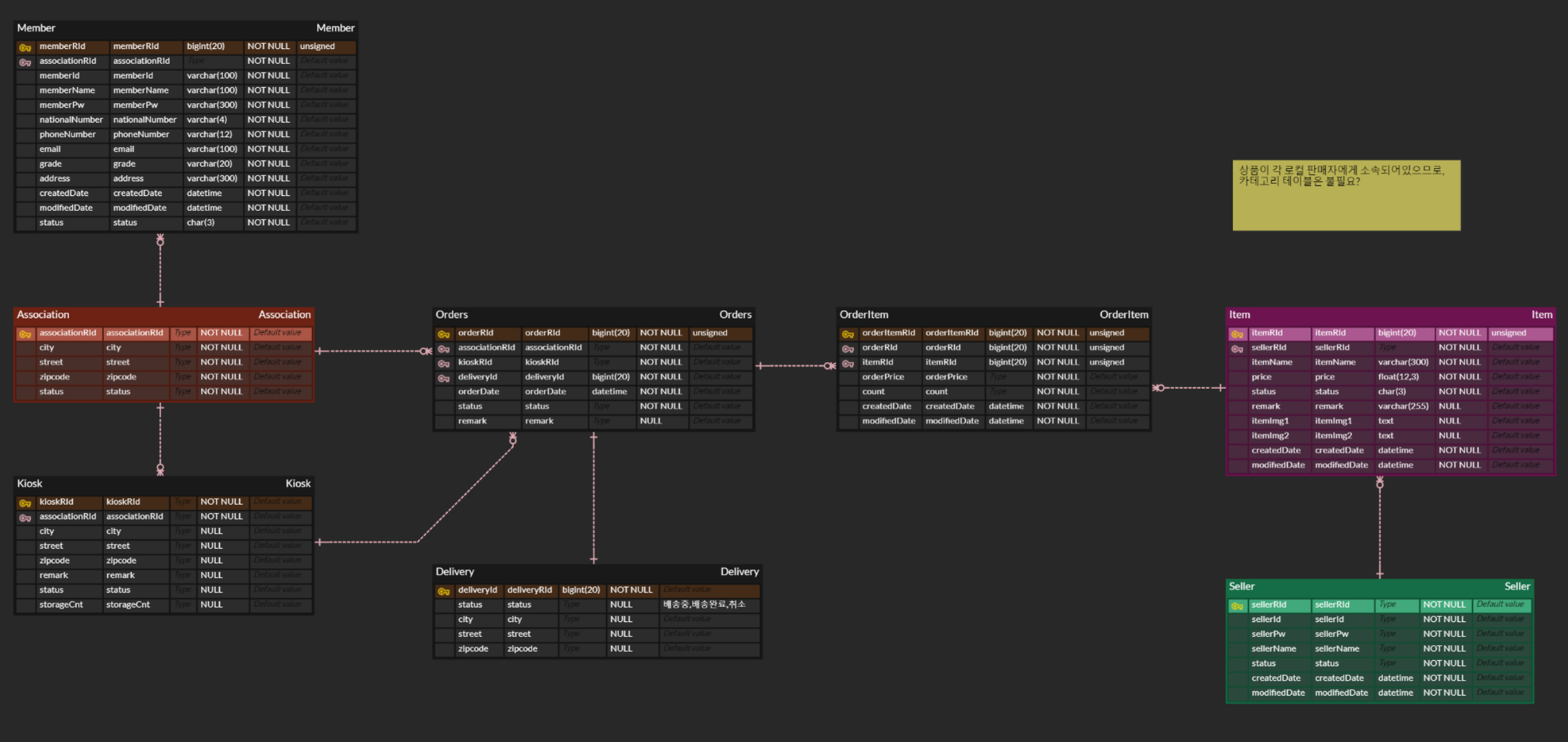

1. 테이블 설계[Table Design]

테이블 설계[수정중]



각 테이블의 PK를 '테이블명+RId'로 하여 유니크하면서 비즈니스와 관계가 없도록 잡을 예정

---

Member

• 특정 Association에 무조건 소속되어야 하므로, AssociationRId를 외래키로 갖는다
  • Assocation과 다대일 관계





Association

• 비즈니스의 핵심 주체
• Orders와 Member, Kiosk를 관리
• Orders, Member, Kiosk와 모두 일대다 관계
• Seller와 직접적으로 결제관계에 있으나, 결제 데이터는 외부로부터 API로 전달받아 사용할 예정







Kiosk

• Association이 관리하는 대상
• Association과 다대일 관계
• Orders와 일대다 관계
• 각각 다른 곳에 위치해있는 키오스크에 대한 테이블





Delivery

• 배달 주소, 배달 상태에 대한 정보를 담고있는 테이블
• Orders와 일대일 관계





Orders

• Association, Kiosk, delivery에 대한 정보를 담고 있음
• OrderItem과 일대다 관계





OrderItem

• Orders, Item에 대한 정보를 담고있음
• Orders, Item과 다대일 관계





Item

• 상품에 대한 정보가 있는 테이블
• OrderItem과 일대다 관계
• Seller와 다대일 관계







Seller

• Item을 관리하는 주체
• Item과 일대다 관계
